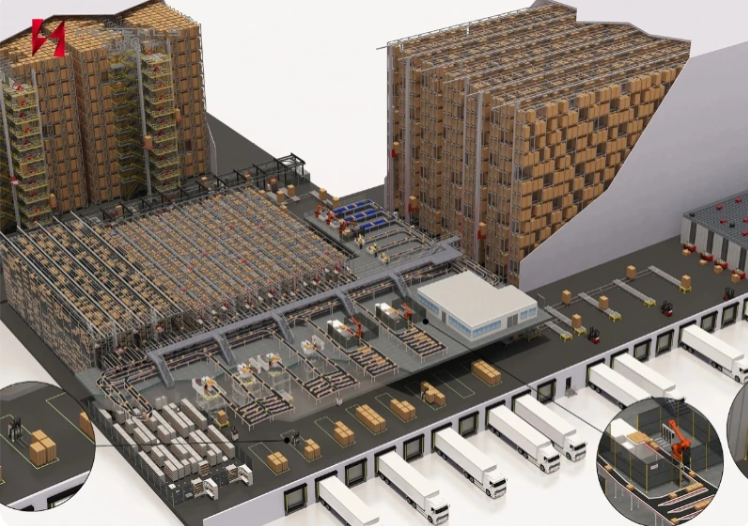

Qu'est-ce qu'un entrepôt silo autoportant et comment fonctionne-t-il ?

Un entrepôt autoportant silo est un bâtiment de stockage à hauts rayonnages dans lequel les rayonnages font partie de la structure porteuse du bâtiment. Au lieu de placer des rayonnages autoportants à l'intérieur d'un entrepôt terminé, la structure du rayonnage supporte les marchandises stockées et supporte également le revêtement du toit et des murs. Les équipements de manutention automatisés stockent et récupèrent ensuite les charges à l'intérieur de cette structure intégrée.

Les termes entrepôt autoportant, entrepôt sur rack, entrepôt autoportant et bâtiment sur rack décrivent souvent le même concept de base. Dans ce contexte, « silo » fait référence à la forme haute et compacte de l'entrepôt ; cela ne veut pas dire un silo à grains.

Points clés à retenir

• Le rack est à la fois un système de stockage et un élément structurel du bâtiment.
• La conception des fondations, des rayonnages, du toit, des murs, de l’automatisation et de la sécurité incendie doit être conçue comme un seul projet.
• Les transstockeurs ou les systèmes de navette effectuent des mouvements physiques, tandis que les logiciels WMS et WCS gèrent les tâches d'inventaire et les commandes des équipements.
• Une conception à crémaillère peut utiliser efficacement la hauteur et le terrain, mais elle pardonne moins les modifications tardives de disposition ou de charge.
• L'évaluation des fournisseurs doit couvrir l'ingénierie structurelle, l'intégration de l'automatisation, l'installation, les tests et le service à long terme, et pas seulement le prix affiché.

Qu’est-ce qui différencie un entrepôt autoportant ?

Dans un entrepôt conventionnel, la charpente du bâtiment supporte le toit et les murs. Les racks sont installés ultérieurement en tant qu'équipement à l'intérieur de ce bâtiment. Dans un entrepôt autoportant , les montants et les contreventements transfèrent également les charges du bâtiment aux fondations.

Ce rôle structurel change tout le projet. Le concepteur doit prendre en compte les charges stockées ainsi que le vent, la neige, les actions sismiques, le revêtement, l'accès pour la maintenance et les forces créées par les équipements de manutention. La géométrie des rayonnages influence également l'enveloppe du bâtiment, les allées de grues, les convoyeurs, la protection incendie et la séquence d'installation.

Quelles sont les principales parties ?

Un système complet comprend normalement plusieurs couches connectées :

1. Fondation et plancher : conçus pour les réactions des crémaillères, les rails d'équipement, les ancrages, les tolérances et les conditions locales du sol.
2. Structure en acier supportée par rack : montants, poutres, contreventements et supports de charge qui forment la grille de stockage et supportent les charges structurelles.
3. Enveloppe du bâtiment : revêtement du toit et des murs, drainage, isolation, portes et protection contre les intempéries fixés à la structure supportée.
4. Matériel de stockage et de récupération : généralement transstockeur AS/RS , équipements de navette, ascenseurs et dispositifs de transfert sélectionnés pour la charge et le flux.
5. Transfert de matière : convoyeurs, stations palettes, contrôles et interfaces qui relient la réception, le stockage et l'expédition.
6. Contrôle et gestion : un système de gestion d'entrepôt gère l'inventaire et le travail, tandis qu'un système de contrôle d'entrepôt coordonne les tâches et l’état de l’équipement. Les limites exactes du logiciel varient selon le projet.
7. Sécurité et services publics : détection et extinction d'incendie, gardiennage, accès de secours, distribution électrique, éclairage et maintenance.

L'entrepôt fini dépend des sept couches. Un rack ou une grue peut répondre à ses propres spécifications alors que le système complet ne répond toujours pas aux exigences de capacité, de sécurité ou de disponibilité si les interfaces ne sont pas contrôlées.

Comment est construit un entrepôt silo-clad-rack ?

1. Exigences et enquête sur le site

L'équipe de projet définit la capacité de stockage, les unités de chargement, le débit, les règles d'inventaire, la croissance future et les conditions de température. Il vérifie également le site, les données géotechniques, les règles d'urbanisme locales, le vent, la neige, les exigences sismiques, le code de prévention des incendies et les branchements aux services publics.

2. Ingénierie intégrée

Les ingénieurs en structure, les concepteurs de racks et les spécialistes en automatisation développent un modèle coordonné. Les dimensions des palettes ou des bacs affectent la géométrie de la baie ; la géométrie des baies affecte les dimensions du bâtiment ; les forces et les tolérances de l'équipement affectent les rails, les contreventements et les fondations.

Dans les applications européennes impliquant des rayonnages à palettes à poutres réglables, la norme EN 15512 fournit des exigences de conception structurelle et des lignes directrices pour les bâtiments à rayonnages revêtus pour lesquels la série EN 1993 ne couvre pas toutes les questions. Sa portée ne couvre pas tous les types de racks, l'équipe de conception doit donc identifier les normes et réglementations qui s'appliquent au système réel et à l'emplacement du projet.

3. Fondation et construction de racks

Une fois les fondations et les interfaces intégrées préparées, la structure supportée par le rack est érigée selon une séquence contrôlée. L'alignement, le niveau, l'ancrage et le contreventement sont vérifiés car de petits écarts peuvent affecter à la fois le comportement structurel et les dégagements des équipements automatisés.

4. Installation sur le toit et les murs

Les éléments de toiture, les lisses murales, le bardage, l'isolation et le drainage sont fixés à la structure porteuse. L'enveloppe doit s'adapter aux mouvements structurels et aux charges environnementales sans interférer avec l'équipement ou les emplacements de stockage.

5. Automatisation et intégration logicielle

Des rails, des transstockeurs, des navettes, des ascenseurs, des convoyeurs, des capteurs et des panneaux de contrôle sont installés et alignés. WMS, WCS, automates et systèmes externes sont connectés, puis les interfaces et les chemins d'exception sont testés.

6. Mise en service et réception

Les tests doivent progresser depuis les appareils individuels jusqu’aux flux complets. L'équipe vérifie la manutention des charges, la précision de la localisation, les hypothèses de débit, les fonctions de sécurité, les alarmes, les procédures de récupération, les transactions logicielles et la formation des opérateurs avant l'acceptation finale.

Comment ça marche pendant le fonctionnement quotidien ?

La séquence de fonctionnement est similaire à celle d'autres systèmes automatisés de stockage et de récupération, mais elle se déroule à l'intérieur d'un bâtiment soutenu par des racks.

1. Une palette, un fourre-tout ou autre chargement entrant est identifié et vérifié à un poste d'entrée.
2. Le WMS confirme l'article et sélectionne un lieu de stockage éligible selon les règles d'inventaire.
3. Le WCS convertit la tâche en commandes d'équipement et coordonne les transferts.
4. Un convoyeur, une navette ou un transtockeur déplace la charge vers la position de rack assignée.
5. Les capteurs et les contrôles confirment l'achèvement et le registre d'inventaire est mis à jour.
6. Pour une commande sortante, la séquence s'exécute à l'envers et le chargement est livré au prélèvement, à la préparation ou à l'expédition.

Les exceptions nécessitent la même attention. Les palettes endommagées, les charges hors gabarit, les étiquettes illisibles, les défauts d'équipement et les destinations bloquées nécessitent des procédures de détection et de récupération définies. Un système conçu uniquement autour du chemin normal peut être difficile à exploiter lorsque des variations réelles apparaissent.

Quand cette conception a-t-elle du sens ?

Un entrepôt silo autoportant peut être intéressant à évaluer lorsqu'un projet nécessite une densité de stockage élevée, une utilisation intensive de hauteur libre, des flux répétitifs automatisés ou un encombrement compact du bâtiment. Cette solution est également envisagée pour les installations à température contrôlée, où la réduction du volume externe du bâtiment par emplacement de stockage peut soutenir le projet de conception global.

Cela peut s'avérer mal adapté lorsque les dimensions de charge futures sont très incertaines, que l'exploitation change fréquemment d'agencement, que le site ne peut pas prendre en charge le concept structurel ou que l'équipe de projet ne peut pas définir des exigences stables en matière d'inventaire et de débit. Un bâtiment conventionnel avec des rayonnages indépendants peut offrir plus de liberté pour des modifications internes ultérieures.

Que faut-il évaluer avant le début de la conception ?

Préparez un ensemble de données de projet comprenant :

• plan du site, limites du bâtiment, hauteur libre et informations géotechniques ;
• les exigences locales en matière de structure, sismique, incendie, environnementale et d'approbation ;
• dimensions, poids, surplomb et état de la palette, du fourre-tout ou du carton ;
• Nombre de SKU, profondeur des stocks, règles de lots et croissance des stocks ;
• flux moyens et maximaux d'entrée, de sortie et de réapprovisionnement ;
• conditions de température, d'humidité, de corrosion et d'hygiène de fonctionnement ;
• stratégie de disponibilité, de redondance et de récupération après panne requise ;
• Interfaces ERP, WMS, WCS et équipements ;
• séquence de construction, accès, fenêtre de mise en service et plan d'agrandissement ;
• accès à la maintenance, pièces de rechange, formation et responsabilités liées au cycle de vie.

Ces données permettent de comparer des concepts concurrents en termes de capacité utilisable, de flux du système, de portée structurelle, de risque, de flexibilité et de coût total de possession. La hauteur totale des rayonnages ou la vitesse de la machine ne suffisent pas à prédire les performances de l'entrepôt.

FAQ sur les entrepôts silos Clad-Rack

Un entrepôt silo autoportant est-il la même chose qu'un AS/RS ?

Pas exactement. Clad-rack décrit la structure du bâtiment supportée par un rack ; AS/RS décrit les équipements et contrôles automatisés de stockage et de récupération. Ils sont souvent combinés.

Un entrepôt autoportant peut-il utiliser des navettes à la place des transstockeurs ?

Potentiellement, oui. Le concept de manutention dépend de la charge, de la profondeur de stockage, du débit et de la structure et doit être conçu comme un système intégré.

L’entrepôt peut-il être agrandi ultérieurement ?

L'expansion peut être possible si elle est prévue dans la conception structurelle, d'automatisation et logicielle. Les changements imprévus peuvent être complexes car le rack supporte également l'enveloppe du bâtiment.

Un entrepôt autoportant est-il adapté au stockage frigorifique ?

C'est possible, mais l'isolation, la condensation, les matériaux, la protection incendie, l'évaluation de l'équipement et l'accès pour la maintenance doivent correspondre à l'application à température contrôlée.

Quelles normes s'appliquent ?

La réponse dépend du pays, du type de rack, de la structure, de l'équipement et des dangers du site. Le projet nécessite une ingénierie locale qualifiée et une matrice de codes et de normes documentée.
