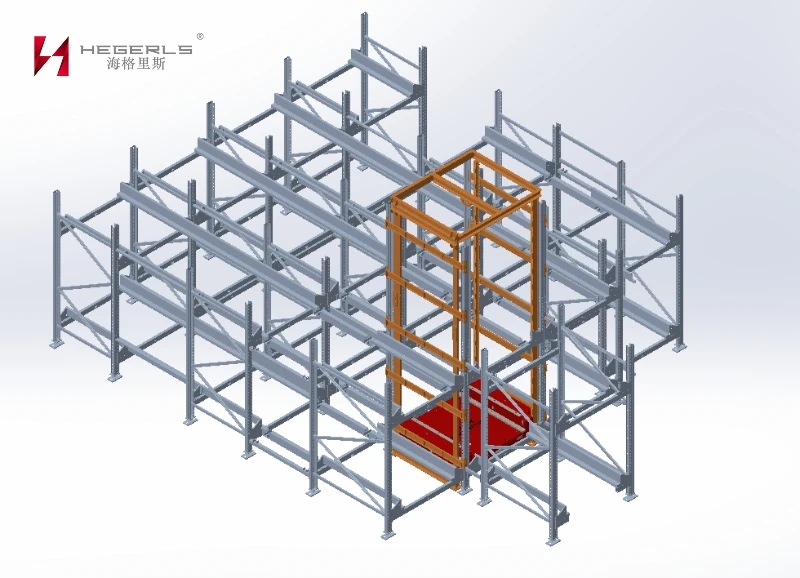

HEGERLS Vertical Two-Way Shuttle est une navette de transfert verticale intelligente conçue pour l'automatisation d'entrepôt en trois dimensions. Il se déplace verticalement le long de la structure de stockage et transporte des palettes ou des véhicules navettes à quatre voies pour effectuer le transfert de niveau sur l'axe Z.
En intégrant le levage vertical et la technologie de navette intelligente, la navette verticale bidirectionnelle permet des opérations de stockage flexibles sur plusieurs niveaux et peut être combinée avec des systèmes de navette à quatre voies pour créer une solution de navette à six voies avec une capacité de mouvement tridimensionnel XYZ.
Le système de navette verticale bidirectionnelle HEGERLS se compose de véhicules de navette verticale, de mécanismes de levage, de supports de stockage, d'interfaces de navette à quatre voies et de systèmes de contrôle intelligents.
La navette verticale bidirectionnelle fonctionne comme une unité de transport verticale à l’intérieur de l’entrepôt. Il transporte des palettes ou des véhicules de navette à quatre voies entre différents niveaux de stockage, permettant des opérations efficaces de changement de couche sans nécessiter d'ascenseurs traditionnels ou de systèmes de transfert complexes.
Principaux composants :

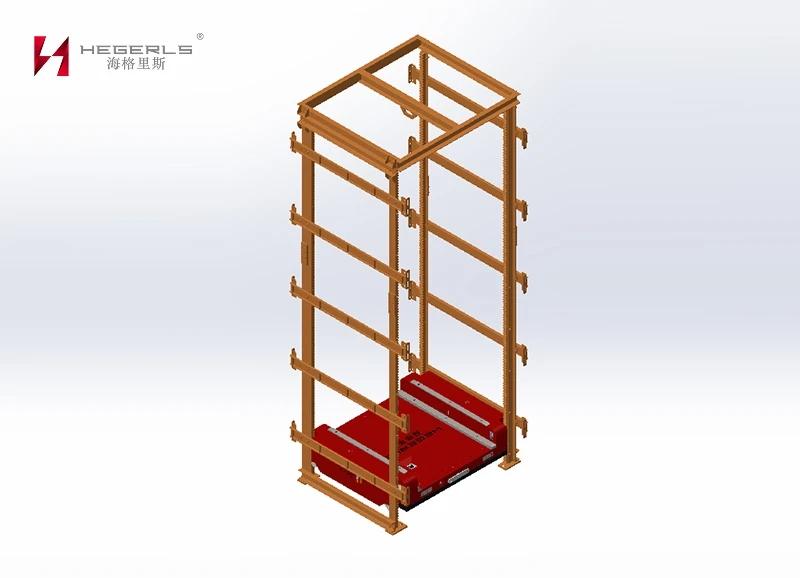

Véhicule navette bidirectionnel vertical
Mécanisme de transfert vertical
Interface navette à quatre voies
Plateforme de transfert de palettes
Système de contrôle intelligent
La navette verticale bidirectionnelle est spécialement conçue pour le mouvement vertical, permettant aux palettes ou aux véhicules navettes à quatre voies de se déplacer entre différents niveaux de stockage et de réaliser des opérations d'entrepôt tridimensionnelles.
La navette verticale bidirectionnelle peut fonctionner avec des véhicules navettes à quatre voies, formant un système de navette à six voies qui permet un mouvement tridimensionnel XYZ et améliore la flexibilité de l'entrepôt.
La structure compacte ne nécessite qu'une seule position de stockage, réduisant ainsi l'occupation de l'espace des équipements de levage traditionnels et améliorant l'utilisation globale de l'entrepôt.
Avec une précision de positionnement allant jusqu'à ±3 mm, le système garantit des opérations de changement de couche stables et précises pour les palettes et les véhicules-navettes.
Le système prend en charge différentes configurations d'entrepôt et exigences d'application, notamment le stockage de palettes, la manutention de bacs, les configurations de stockage à simple et double profondeur.
Par rapport aux équipements de levage d'entrepôt conventionnels, la navette verticale bidirectionnelle offre une solution de transfert vertical plus compacte et plus rentable tout en conservant une capacité d'automatisation intelligente.
|
Paramètre |
Spécification |
|
Type d'équipement |
Navette verticale bidirectionnelle |
|
Fonction principale |
Transfert de couche vertical sur l'axe Z |
|
Application |
Transfert de palettes / navette quadridirectionnelle |
|
Capacité de charge |
1 000 à 1 500 kg |
|
Vitesse de déplacement horizontal |
0,8 à 1,2 m/s |
|
Vitesse de levage vertical |
0,3 à 0,5 m/s |
|
Précision du positionnement |
±3mm |
|
Mode mouvement |
Transfert vertical + transport par navette |
|
Configuration de la fourche |
Options de fourche simple/double |
|
Intégration du système |
Navette à quatre voies/système d'entrepôt intelligent |
Les systèmes de contrôle d'entrepôt attribuent des tâches de stockage ou de récupération en fonction des besoins en inventaire.

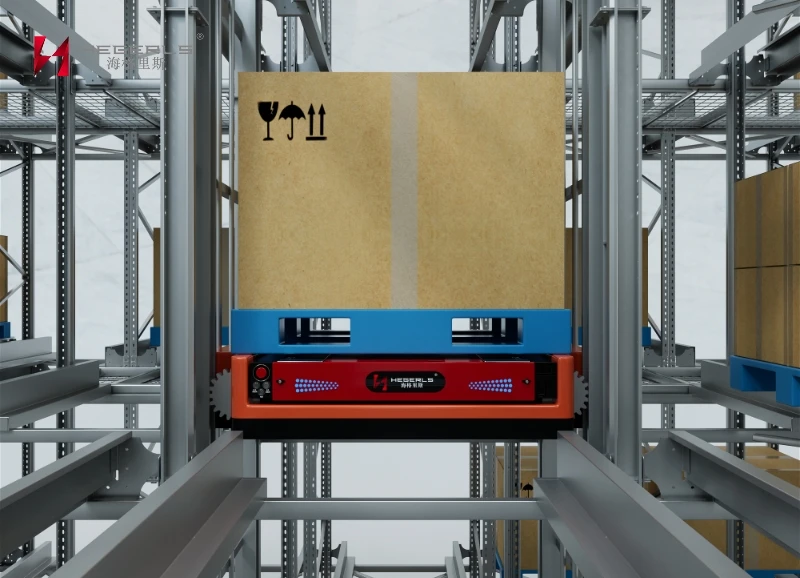

La navette verticale bidirectionnelle se déplace le long de l'axe Z et transporte des palettes ou des véhicules-navette entre différents niveaux d'entrepôt.
Après avoir atteint le niveau cible, la palette ou la navette quadridirectionnelle effectue des opérations de stockage et de récupération horizontales.
Le système coordonne les mouvements verticaux et horizontaux pour obtenir une automatisation tridimensionnelle efficace de l'entrepôt.
Une navette verticale bidirectionnelle est un dispositif de transfert d'entrepôt intelligent qui se déplace verticalement et transporte des palettes ou des véhicules navettes à quatre voies pour effectuer les changements de niveau sur l'axe Z.
Contrairement aux ascenseurs d'entrepôt traditionnels, Vertical Two-Way Shuttle est un système de transfert compact basé sur une navette, conçu spécifiquement pour les opérations de stockage intelligentes, nécessitant moins d'espace et offrant une intégration plus flexible.
Oui. La navette verticale bidirectionnelle peut transporter des véhicules de navette à quatre voies entre les niveaux, créant ainsi un système de navette à six voies avec un mouvement tridimensionnel XYZ.
Il convient à la préparation de commandes en ligne, au stockage de produits pharmaceutiques, au tri des aliments sous la chaîne du froid, à la logistique de fabrication et à d'autres applications nécessitant un stockage intelligent à plusieurs niveaux.
